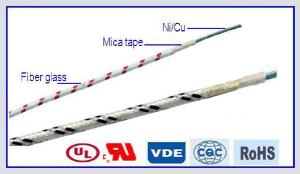

 Fios elétricos isolados em fita de mica com trança de fibra de vidro AWM 5107

Fios elétricos isolados em fita de mica com trança de fibra de vidro AWM 5107

Condutor: Níquel revestido com cobre, níquel puro
Isolante:Fita de mica
Revestimento:Fibra de vidro trançado
Revestimento de resina de alta temperatura
Temperatura nominal:450℃
Temperatura máxima:500℃
Voltagem nominal 600V
Voltagem de teste: 2000V. 1Min

Aplicação
Cabo revestido em fita de mica é usado para conexão interna de eletrodomésticos como aquecedores de água, fornos, equipamentos militares e de aviação, etc.

Parâmetros técnicos
Tamanho Condutor Espessura de isolamento Espessura da trança Diâmetro externo do cabo Resistência
AWG Secção Estrutura Diâmetro externo Nominal Diâmetro externo Nominal Tolerância Ω/KM
NO. mm² No/mm mm mm mm mm mm mm Max.
26 0.128 7/0.16 0.48 0.65 1.78 0.18 2.15 ±0.20 148
24 0.205 7/0.20 0.60 0.65 1.90 0.18 2.30 ±0.20 93
22 0.324 7/0.254 0.76 0.65 2.06 0.18 2.45 ±0.20 55
20 0.519 10/0.26 0.96 0.65 2.26 0.18 2.65 ±0.25 34.6
18 0.803 16/0.26 1.20 0.65 2.50 0.18 2.90 ±0.25 23.2
16 1.31 26/0.26 1.50 0.65 2.80 0.18 3.20 ±0.25 14.6
14 2.08 41/0.26 1.90 0.65 3.20 0.18 3.60 ±0.30 8.96
12 3.31 65/0.26 2.40 0.65 3.70 0.18 4.10 ±0.30 5.64
47/0.30
10 5.26 100/0.26 3.20 0.76 4.72 0.38 5.50 ±0.30 3.55
75/0.30
8 8.367 158/0.26 4.40 0.76 5.92 0.38 6.70 ±0.40 2.30
119/0.30
7 10.55 199/0.26 4.60 0.76 6.12 0.38 6.90 ±0.40 1.79
150/0.30
6 13.30 250/0.26 5.30 0.76 6.82 0.38 7.60 ±0.40 1.42
189/0.30
5 16.77 238/0.30 6.00 0.76 7.52 0.38 8.30 ±0.50 1.12
133/0.40
4 21.15 300/0.30 6.80 0.76 8.32 0.38 9.10 ±0.50 0.89
168/0.40
3 26.67 378/0.30 7.60 0.90 9.40 0.51 10.4 ±0.50 0.707
210/0.40
2 33.62 476/0.30 8.50 0.90 10.3 0.51 11.3 ±0.60 0.56
266/0.40
1 42.41 600/0.30 9.60 0.90 11.4 0.51 12.4 ±0.60 0.449
342/0.40
1/0 53.49 426/0.40 11.2 0.90 13.0 0.51 14.0 ±0.60 0.355
276/0.50
2/0 67.53 538/0.40 12.2 0.90 14.0 0.51 15.0 ±0.80 0.282
342/0.50
3/0 85.01 684/0.40 13.8 0.90 15.6 0.51 16.6 ±0.80 0.223
437/0.50
4/0 107.2 855/0.40 15.5 0.90 17.3 0.51 18.3 ±0.80 0.177
551/0.50
250kcmil 127 646/0.50 16.8 1.02 18.84 0.51 19.9 ±1.0 0.151
300kcmil 152 779/0.50 18.5 1.02 20.54 0.51 21.6 ±1.0 0.125
350kcmil 177 912/0.50 20.0 1.02 22.04 0.51 23.1 ±1.0 0.108
400kcmil 203 1036/0.50 21.5 1.02 23.54 0.51 24.6 ±1.0 0.0942
450kcmil 228 1184/0.50 22.8 1.02 24.84 0.51 25.9 ±1.0 0.0838
500kcmil 253 1295/0.50 23.9 1.02 25.94 0.51 27.0 ±1.0 0.0755

Padrões
UL758, UL62, UL1581
Retardante de chamas em conformidade comIEC 60332-1
Sem propagação de chamas em conformidade com IEC 60332-3
Baixa emissão de fogo em conformidade com IEC 61034
Corrosividade de gases de combustão em conformidade com IEC 60754-2
Sem halogêneoem conformidade com IEC 60754-1
Atende as normas da RoHS e REACH.

Características
Fios elétricos isolados em fita de mica com trança de fibra de vidro AWM 5107 utiliza fita de mica como seu material isolante. A fita é enrolada no condutor, e depois o fio de fibra de vidro é trançado em camada na fita de mica, PTFE ou revestimento de resina especial. Este tipo de cabo pode suportar uma temperatura de 500C graus.
Por ser um material isolante altamente resistente a temperatura, a fita de mica garante a este cabo uma excelente resistência térmica e uma boa rigidez dielétrica.
A cobertura de fios sintéticos aplicados diretamente sobre o isolante, concede ao cabo garante ao cabo uma excelente proteção mecânica por manter boa flexibilidade.
O envernizamento na trança, resulta em boa propriedade antifricção, elevada resistência a abrasão e resistência química contra óleos de transformadores, combustíveis leves e a maioria dos tipos de limpeza.
Em caso de incêndio, gases corrosivos e tóxicos não serão emitidos .
Deste modo, os danos causados pelo fogo podem ser mínimos.
