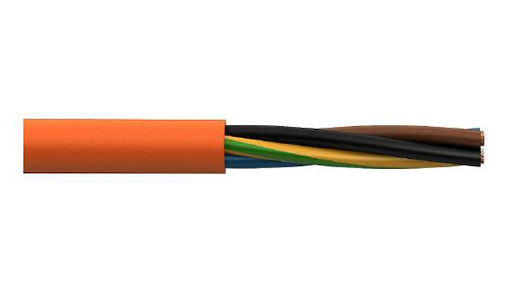

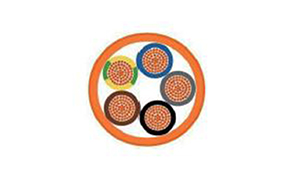

 Cabo sem blindagem multicondutor para veículos híbridos e eléctricos

Cabo sem blindagem multicondutor para veículos híbridos e eléctricos

Condutor:cobre nu
Isolante: borracha de silicone
Revestimento: borracha de silicone
Cor: Laranja
Tensão nominal.:AC600/DC900V
Tensão de teste: AC5000/5 Min.
Temp. nominal.:-60℃~+180℃

Propriedades mecânicas
Força tênsil: 7.5N/mm2 min
Alongamento de ruptura de isolamento: ≥200%
Raio mínimo de curvatura: 5×OD

Caraterísticas:
O cabo de borracha de silicone oferece grande flexibilidade e resistência a temperaturas extremas, conseguindo manter o seu bom desempenho em variações de temperaturas de -55℃ a 180℃.
O uso da borracha de silicone, de material de alta resistência isoladora, confere ao cabo excelente força dielétrica.

APLICAÇÃO:
É um cabo de conexão notável para ligação entre baterias HV e fiação do motor de veículos híbridos e elétricos.

Parâmetros técnicos
Condutor Núcleo Revestimento
Secção transversal entrançado Resistência a 20℃ Diâmetro Diâmetro
[mm] max[mm] max[Ω/KM] [mm] [mm]
2.5 50×0.26 7.8 3.0(—0.3) 8.0(—0.6)
8.5(—0.6)
9.5(—0.6)
10.5(—0.6)
4.0 56×0.31 4.8 3.7(—0.3) 9.7(—0.6)
10.3(—0.6)
11.3(—0.6)
12.5(—0.6)
6.0 84×0.31 3.2 4.3(—0.3) 11.0(—0.6)
11.8(—0.6)
13.0(—0.6)
14.3(—0.6)
